一、 噪聲項目概述

廈門某體檢公司在其樓頂安裝有一冷卻塔機組，機組正常運行時噪聲較大，主要噪聲源（“嗡嗡”的低頻聲）,噪聲為66dB（廠家提供），我司根據實際經驗估測現場噪聲值為76dB左右。在其兩側分別為10米和30米距離處是居民住宅建筑，噪聲對周?chē)用裼绊戄^大 ，為使設備正常運行后噪聲不影響周?chē)用裾Ｉ?，?gòu)建和諧社會，單位領導對此特別重視，特邀我（南昌佳綠環保工程有限公司）進行噪聲治理，消除對居民正常生活的影響。

二、 噪聲治理目標的確定

1. 達到國家相關標準

序號	噪聲控制點	達到效果	執行標準	備注
1	居民窗外晝間1米處	≤55 dB（A）	《社會生活環境噪聲排放標準》GB22337—2008	扣除背景噪聲

2. 考慮工作人員的感受

考慮到降噪工程的真正目標是降低對居民的影響，我們盡可能在達標的基礎上，進一步降低設備低頻噪聲。

《社會生活環境噪聲排放標準》GB22337-2008



類別	晝間	夜間
Ⅰ	55	45
Ⅱ	60	50
Ⅲ	65	55
Ⅳ	70	55



各類標準適用范圍的劃定：

⑴ Ⅰ類標準適用于以居住、文教機關為主的區域。

⑵ Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。

⑶ Ⅲ類標準適用于工業區。

⑷ Ⅳ類標準適用于交通干線道路兩側區域。

⑸ 各類標準適用范圍由地方人民政府劃定。

三、 設計依據

1. 《社會生活環境噪聲排放標準》GB22337—2008

2. 《民用建筑隔聲設計規范》GB50118—2010

3. 業主提供的冷卻塔數據參數及要求

4. 我公司類似降噪工程經驗

四、 噪聲源分析

冷卻塔主要靠機械通風冷卻循環熱水。用泵將循環熱水送到水分布器噴出，水沿著填料下淋落到水池。由風機將冷空氣引入與下淋的熱水接觸，進行熱交換，將水冷卻。冷卻塔的噪聲源由以下幾部分組成：

（1）風機進排氣噪聲(主要噪聲源)；

（2）淋水噪聲(主要噪聲源)；

（3）風機減速器和電動機噪聲；

（4）冷卻塔水泵、配管和閥門噪聲；

其中，主要是風機運行進排氣噪聲和淋水噪聲，風機通過進排氣口和塔體向外輻射噪聲。排氣口噪聲比進氣口噪聲高約5～10dB(A)，其頻譜特性是以低頻為主的連續譜，屬低頻噪聲。循環熱水從淋水裝置下落時，與塔底接水盤中的積水撞擊產生的淋水屬高頻噪聲，淋水聲的大小與淋水高度和單位時間的水流量有關。

五、 我們建議的降噪措施

     針對貴單位這樣的冷卻塔低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：

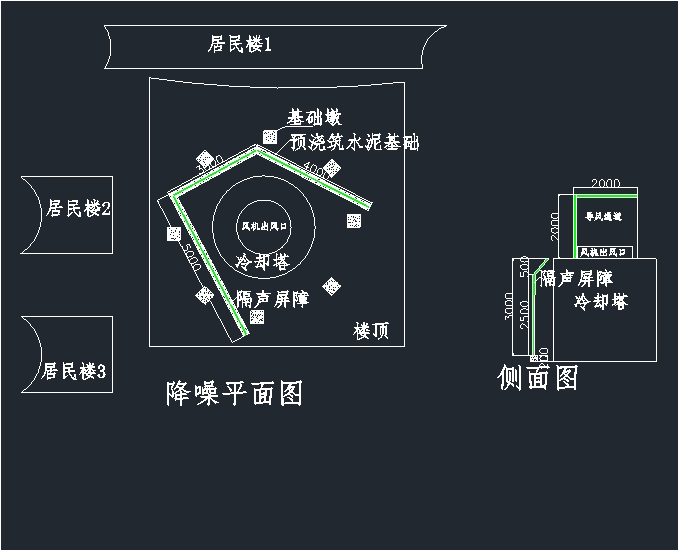

1. 隔聲屏障是一個隔聲設施。它為了遮擋聲源和接收者之間直達聲，在聲源和接收者之間插入一個設施，使聲波傳播有一個顯著的附加衰減，從而減弱接收者所在的一定區域內的噪聲影響。隔聲屏障主要用于室外。隨著公路交通噪聲污染日益嚴重，有些國家大量采用各種形式的屏障來降低交通噪聲。在建筑物內，如果對隔聲的要求不高，也可采用屏障來分隔車間與辦公室。屏障的拆裝和移動都比較方便，又有一定的隔聲效果，在本次降噪工程中因只有冷卻塔兩側有居民，故而在冷卻塔與居民樓之間及冷卻塔兩側面采用吸隔聲板密封，呈現“U”型屏障，屏障整體尺寸為（4+4+4）*4.5m，預澆筑0.2*0.2m水泥基礎。

六、避免降噪設施對設備運行環境影響的細節處理

1. 維護進風影響：為解決冷卻塔機組的日常維護，在吸隔聲罩屏體上留有500mm的檢修空間，并用于機組正常進風需求，出風口加裝一導風通道。

2. 抗風壓措施：對于整個隔聲屏障而已，主要的不利荷載是風壓，為保證隔聲屏體的穩定，每根立柱均設有混凝土基礎及鋼支撐。

3. 防雨措施：吸音棉被雨水浸泡后將完全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。

4. 管線密封措施：為保證整體降噪效果，對設備線管等細節，我們將在施工中進行開孔并做好周邊的密封處理。

  經過以上處理后冷卻塔兩側居民窗外1m處晝間≤55 dB（A）。

六、 工程量清單與工程預算

七、 工期及售后服務承諾

1. 工程總工期為10天；工程質保期為十二個月；

2. 服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。

3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
